희준님 보세요! 글이 지워져서요. ㅠㅠ
반갑습니다. 희준님!!!
글 잘 읽어 보았습니다.
궁금하신 내용에 대해서 답변 드리겠습니다.
1. 핸들 리모컨(갈색) -> 14번
==> 맞습니다.
2. 접지(검정) -> 13번
==> 1번에 연결해야되며 13번도 함께 연결해야 됩니다.
3. 스피커(8가지) -> 17~24번
==> 맞습니다.
4. 전원(노랑, 검정, 빨강 3가지) -> 1번, 2번, 4번
==> 맞습니다.
5. 안테나(파랑) -> 3번
==> 맞습니다.
6. 텔 뮤트(분홍) -> 11번
==> 맞습니다. 사용하셔도 되고 그냥 연결 안해도 됩니다.
7. 후진기어(주황/검정) -> 후진기어 신호에서 따오나요???
==> 맞습니다. 후진등 +에 연결하시면 됩니다.
8. 파킹 브레이크
==> 보통 파킹 브레이크에서 연결하면
파킹 브레이크를 작동시켜야만 화면이 나옵니다.
1번 접지에 연결하면 운행중에도 화면이 나옵니다.
이상이구요,
색상과 핀 번호 잘 확인하셔서 연결 바랍니다.
잘 못 연결하면 고장의 원인이 되며 당사에서 책임이 없슴을 알려 드립니다.
감사합니다.
덧글 고객 · 2015-05-18 21:30
지워진 질문글 다시 올리겠습니다.
--------------------------------------------------------------------------

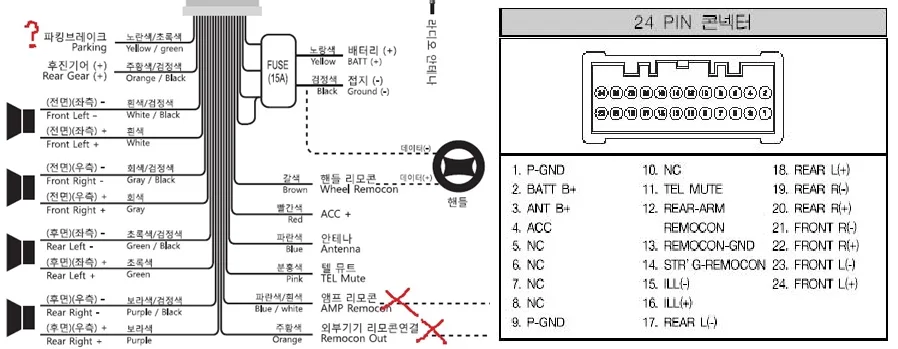

1. 핸들 리모컨(갈색) -> 14번
2. 접지(검정) -> 13번
3. 스피커(8가지) -> 17~24번
4. 전원(노랑, 검정, 빨강 3가지) -> 1번, 2번, 4번
5. 안테나(파랑) -> 3번
6. 텔 뮤트(분홍) -> 11번
7. 후진기어(주황/검정) -> 후진기어 신호에서 따오나요???
8. 파킹 브레이크(노랑/초록) -> 이건 뭔가요?
--------------------------------------------------------------------------
답변 감사합니다. 정말 친철하셔서 감동 받았습니다ㅜㅜ
한가지 더 궁금한게 있는데
저렇게 연결하면 차체쪽 단자에는 9, 12, 15, 16번 이렇게 네개가 남네요.
1. 9번 -> 파킹 브레이크 접지 맞나요? 필요 없는거죠?
2. 12번 -> 리어암 리모컨 맞나요? 차에 리어암이 없으니 이것도 필요 없죠?
3. 15번, 16번이 조명같은데 이거 연결 안해도 사제오디오에 조명이 들어오는건가요?
(우측 그림이 잘못됐는데 1번이 GND, 9번이 P-GND입니다.)
다시 한번 감사드립니다.
덧글 고객 · 2015-05-19 11:16
친절한 답변 정말 감사합니다. 번창하세요.
댓글 1
추가 답변 입니다. 1. 9번 -> 파킹 브레이크 접지 맞나요? 필요 없는거죠? ==> 이전에 답변 드린 내용대로 1번 접지에 연결하시면 됩니다. 차종에 따라서 9번은 접지와 연결이 않된 차량도 있으며 대부분 판매하는 사제잭에도 연결된선이 없습니다. 2. 12번 -> 리어암 리모컨 맞나요? 차에 리어암이 없으니 이것도 필요 없죠? ==> 뒷좌석에 리모콘이 없으면 필요 없습니다. 3. 15번, 16번이 조명같은데 이거 연결 안해도 사제오디오에 조명이 들어오는건가요? (우측 그림이 잘못됐는데 1번이 GND, 9번이 P-GND입니다.) ==> 사제품에 별도의 ILL선이 없으니 연결할 필요 없습니다. 이상이구요, 즐거운 오디오생활 되세요.
