캐피탈 (인텔 CRD -380A) 배선도 부탁합니다.
집에서 사용할려고 하는데 배선도가 없어 난감하네요.
도와주세용.
답변 사운드리서치 · 2007-04-24 21:12
반갑습니다. 사평님!!!
글 잘 읽어보았구요,
캐피탈 CRD -380A의 배선도를 구하신다구요?
CRD -380A의 배선도는 없구요,

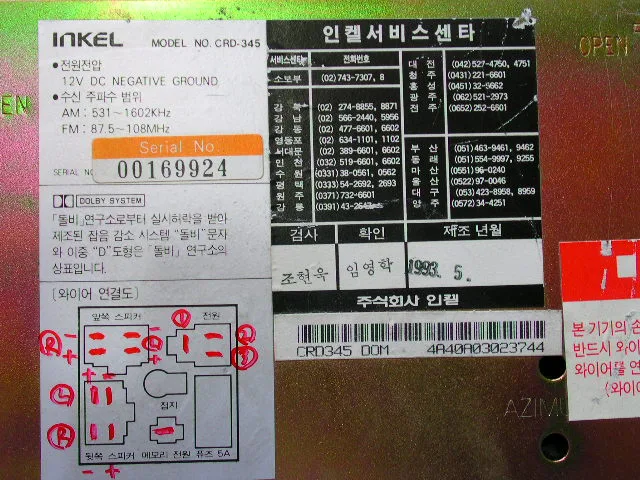

그림에서 보시다시피 CRD -345의 배선도는 있네요...
아마도 CRD -380A의 배선도도 카오디오 윗면에 있으리라 생각 됩니다.
첨부한 그림에 직접 표기를 했으니까, 참조하시기 바랍니다.
집에서 사용하실려면
그림처럼 메모리 전원과 전원 3핀중에서 2,3번에 플러스를 연결하시고
본체의 나사에 마이너스를 연결하시면 될것 입니다.
가정용 아답터를 사용하시면 잘 못 연결해도 큰 문제가 없지만
배터리등 큰 전류의 전원을 사용하실때에는 쇼트되면 기기의 파손우려도 있으니 주의하십시요.
첨부한 배선도는 제품의 배선도를 참조했으니 참조만 하시구요,
나머지 내용들은 사평님께서 판단 책임지시길 바랍니다.
그럼 즐겁고 행복한 나날되시고 건강하십시요.
감사합니다.
