오디오 배선도좀 질의드립니다.

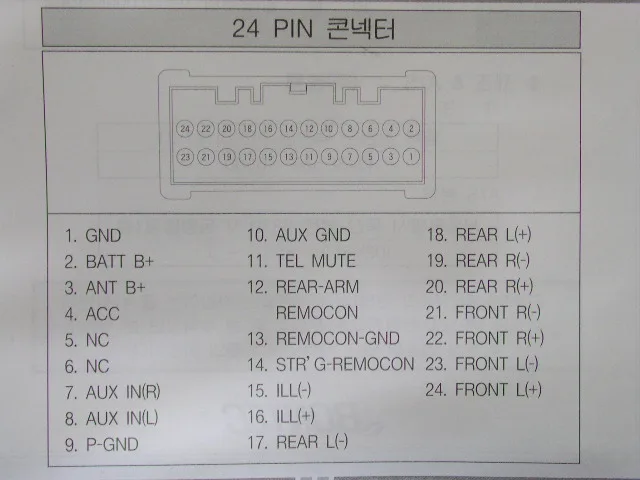

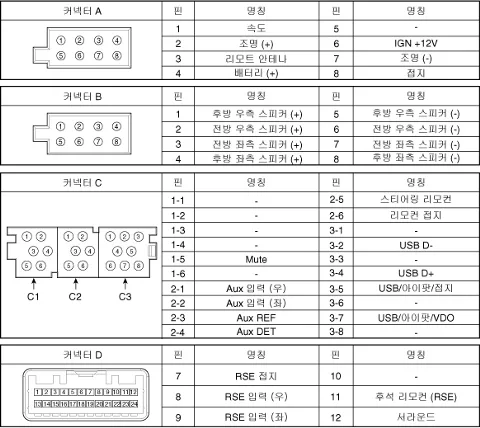

반갑습니다. 만재 님!!! 글 잘 읽어 보았구요, 원하시는 순정 배선도 입니다. 24핀 배선도가 뉴프라이드에 적용되는 배선도 입니다. 현대 기아 차량에 공통으로 적용 되는 배선도로 현재 프라이드 차량쪽 배선에서 없는 배선은 다른 차량에 적용되니 참고 바랍니다. 첨부 1이 그랜드카니발 배선도며 다운받으시면 됩니다. 커넥터 ABC로 나뉜것이 그랜드 카니발 배선도 입니다. 배선도에 빠진 내용중 C 1-1 이 마이크+ , C 1-2 가 마이크- 단자 입니다. 첨부한 배선도는 참고용이며 연식이나 오디오 옵션에 따라서 배선도가 달라질수 있습니다. 첨부한 배선도는 참고만 하시구요, 더 정확한 배선도는 현대모비스에 문의 바랍니다. 배선을 잘못 연결해서 기기가 고장는 경우도 많으며 그럴 경우 당사에서 책임을 지지 않음을 숙지 바랍니다. 참고로 당사에서 구형 오디오에 신형 그랜드카니발이나 그랜져TG오디오 교체작업을 유상으로 작업 합니다. 이상이구요, 즐거운 오디오생활 되시고 건강 하십시요.
