그랜저2006년식 AV2 잭배선도 문의
A/V 고장으로 배선도를 알고싶습니다.
2006년식 그랜저tg q270 차량입니다.av2 가 적용되어 공조기(풍량조절) 및 오디오, 네비게이션, 후방카
메라 등이 모두 A/V 터치패널에서 조절하는데 고장으로 전원이 들어왔다 나갔다 합니다.
(AV2) PART NO : 96563-3L100WK / MODEL : HFM-471TDW
답변 사운드리서치 · 2020-03-20 10:40
반갑습니다. 호준 님!!!
글 잘 읽어 보았구요,
06년 티지 AV2모델의 고장으로 배선도를 알고 싶으시다구요?
내용은
06년식 그랜저tg q270 차량에 av2 가
적용되어 공조기나 오디오, 네비게이션등을
모두 A/V 터치패널에서 조절하는데 고장으로 전원이 들어왔다 나갔다 하네요?

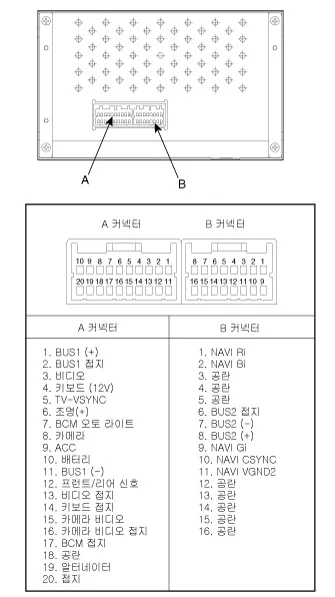

원하시는 모니터의 배선드를 첨부하니 참고 바랍니다.
배선도는 약자는
전문용어이기 때문에 정확히 용어를 파악하지 못하시면 이해가 불가하니 참고만 바랍니다.
본인의 탈부착이나 분해로인한 고장은 당사에 책임이 없슴을 알려 드립니다.
이상이구요,
그럼 즐겁고 행복한 나날되시고 건강하십시요.
감사합니다.
